История развития отечественных танковых дальномеров

Стрельба — это наука, и имя ей — «математика». Точный выстрел поддаётся расчёту. И чем большее количество поправок на условия стрельбы учитывается в расчёте, тем выстрел будет точнее. Однако самое главное знание при расчёте стрельбы — это дистанция до цели. Снаряд, покидая ствол орудия, тут же под действием силы гравитации начитает стремиться к центру масс планеты и описывает дугу — баллистическую кривую. Есть такой термин, который часто применяют к стрельбе из наших любимых танков: «прямой выстрел» или «дальность прямого выстрела». Но даже такой выстрел на самом деле не представляет прямолинейный полёт снаряда. Он всего лишь говорит о том, что на расстоянии до цели снаряд в своём движении не превышает её высоту. Таким образом, наводчик всегда должен принимать во внимание дистанцию, придавая стволу орудия некий угол по вертикали. Ошибся — получил недолёт или перелёт. Но как узнать расстояние до цели?

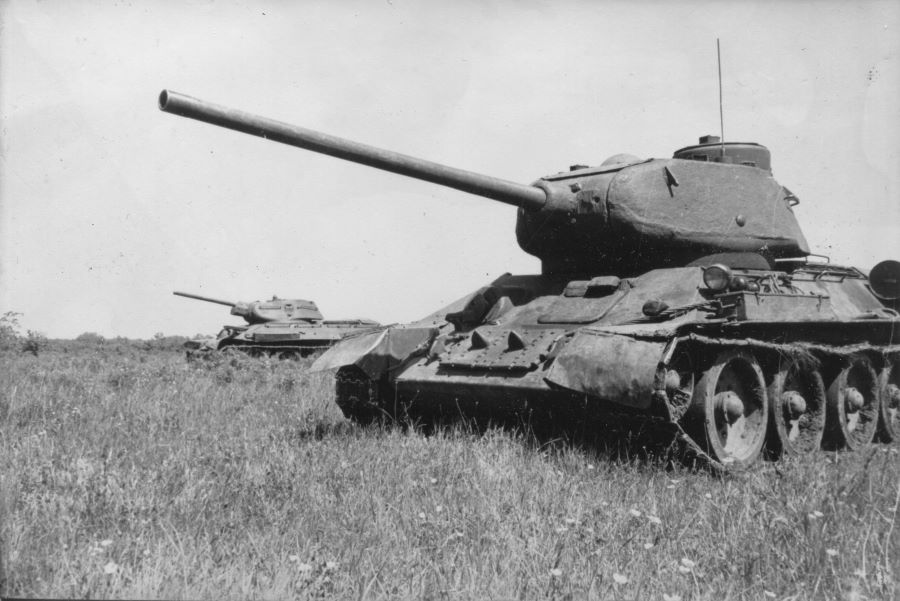

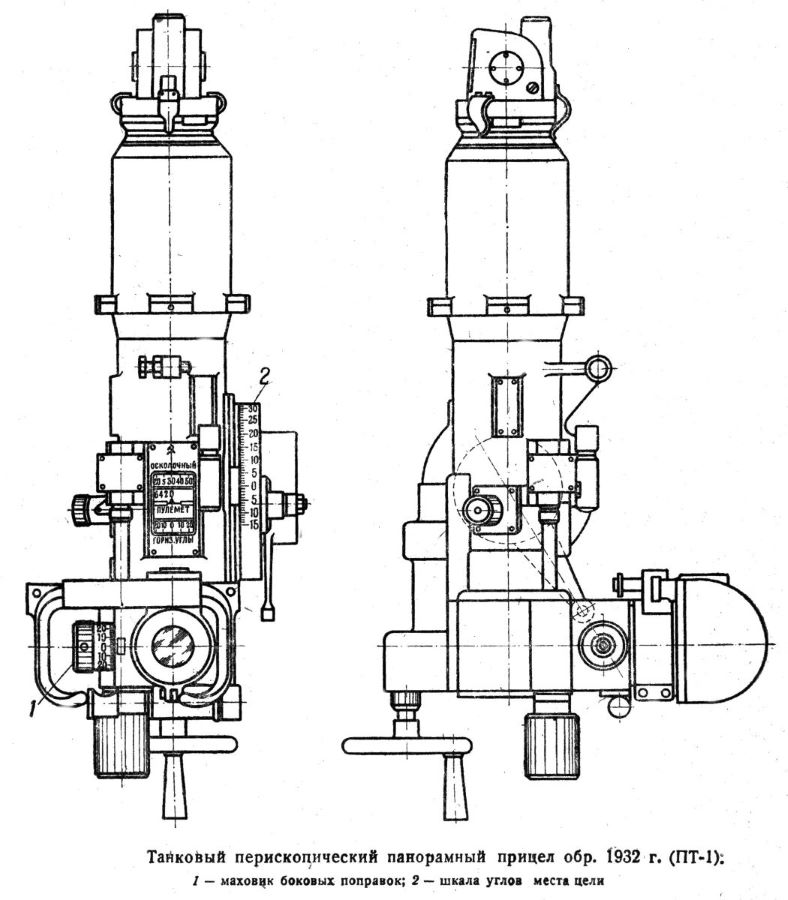

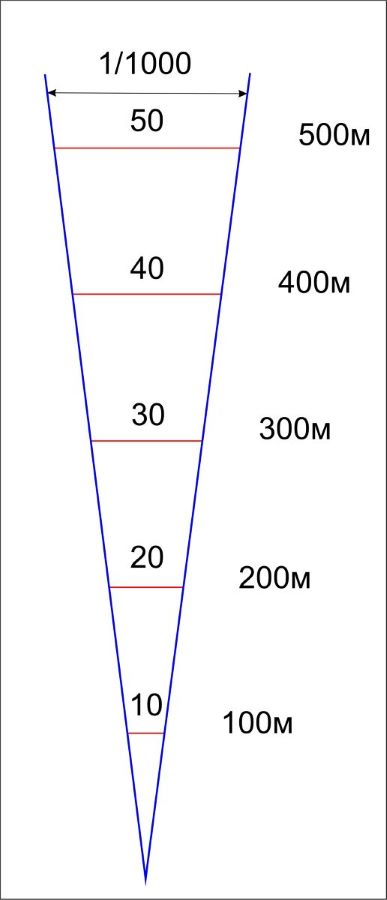

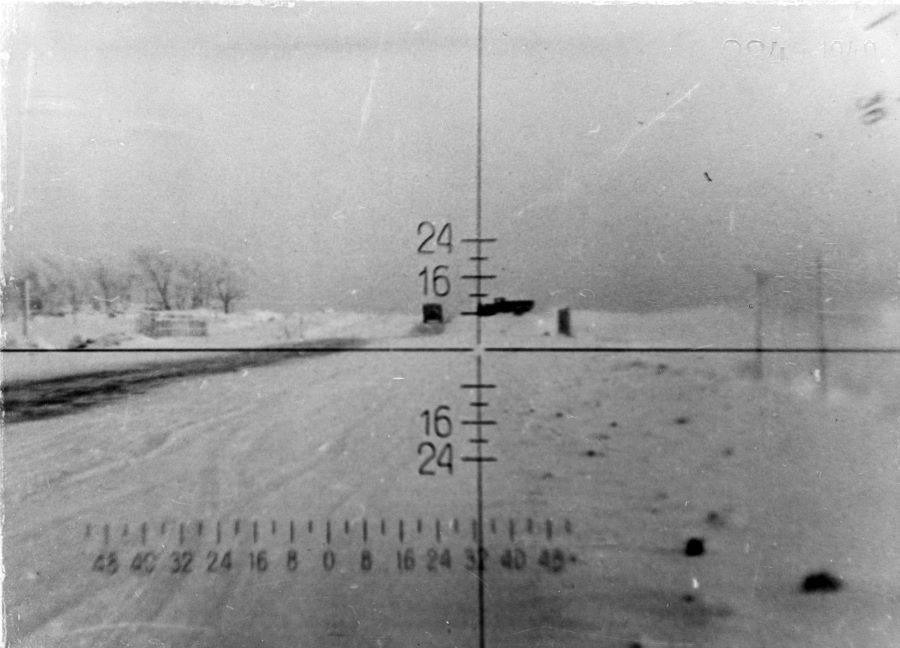

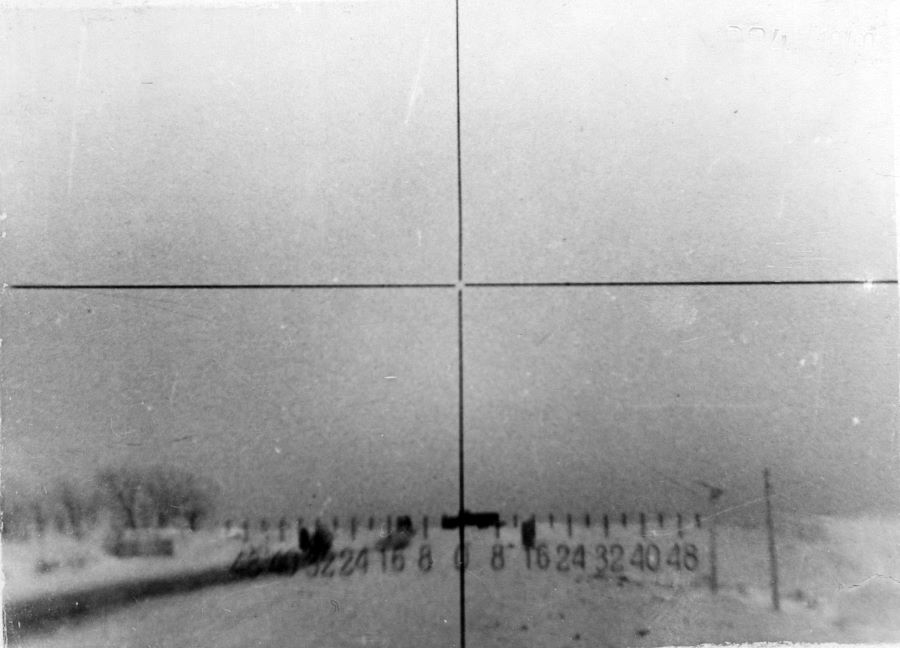

На первых танках это делалось исключительно «на глаз». Дистанции боя составляли максимум полкилометра, а орудие наводилось вручную самым примитивным способом. Стрелок упирался плечом в пушку и целился по мушке, как из обычной винтовки. Однако уже с начала 30-х годов XX века по мере увеличения мощности орудий, увеличения начальной скорости снаряда и увеличения дальности стрельбы встал вопрос более точного определения дистанции. На помощь пришла математика. В прицелы были встроены дальномерные шкалы с сетками в так называемых «тысячных». Что такое «тысячная»? Это постоянная неизменяемая угловая величина, привязанная к метрической системе измерений. Горизонт вокруг наблюдателя вместо 360° был разделен на 6000 равных частей. Одна такая часть, 1/6000 круга, и стала называться «тысячной» дистанции. На любом расстоянии от наблюдателя «тысячная» составляет одну тысячную часть этого расстояния, развернутую перпендикулярно к оси наблюдения по фронту. На расстоянии 100 метров от стрелка одна тысячная по горизонту занимает расстояние 10 см, на 200 м — 20 см, на 300 м — 30 см и так далее. На дистанции 1 км одна тысячная равна 1 метру. Отсюда, зная геометрические размеры цели (длину, ширину или высоту) и видя, сколько «тысячных» на шкале она закрывает, можно было очень быстро вычислить расстояние по формуле:

Д = (В х 1000)/У

Где Д — дистанция до цели; 1000 — постоянная неизменяемая математическая величина, присутствующая всегда в этой формуле; У — число «тысячных», закрывающих цель; В — известная длина, ширина или высота цели в метрах. Для упрощения часто просто делили В на У, переводя затем полученное расстояние из километров в метры. Такой расчёт вошёл даже в официальные методики испытаний. Неподготовленному человеку описанный метод, получивший наименование «база на цели», покажется невероятно сложным. Однако в процессе обучения и тренировок навык расчёта расстояния вырабатывался достаточно быстро. Например: на вас прёт танк, мы знаем, что его ширина около 3 метров, по шкале его перекрывают 3 деления (3 тысячные). Три делим на три, получаем один — один километр дистанции или 1000 метров. Всё просто. Нужно лишь научиться быстро делить в уме. Отсюда требования к качеству образования.

Ещё одно требование — необходимость знать размеры целей. Первоначально прицелы имели только одну горизонтальную шкалу. Хорошо, если ты знаешь длину и ширину цели. А если она в другом ракурсе? Например, под углом? Это побудило на введение ещё и вертикальной шкалы, которая со временем стала основной. Соответственно, нужно было знать только высоту цели. Позже пошли ещё дальше — по пути усреднения. Так, в советских прицелах шкала была рассчитана на цель высотой от 2,5 до 2,8 м. в последнем случае это соответствовало приблизительной высоте американского танка М60 в качестве вероятного противника. Разумеется, такое округление не шло на пользу точности. Погрешность измерения дистанции методом «база на цели» составляла в среднем 15%. Соответственно, с ростом дальности абсолютная погрешность катастрофически возрастала. Но на этом принципе была основана работа прицелов практически всех стран до второй половины 1940-х – начала 1950-х годов, когда начали появляться более совершенные специализированные приборы — дальномеры.

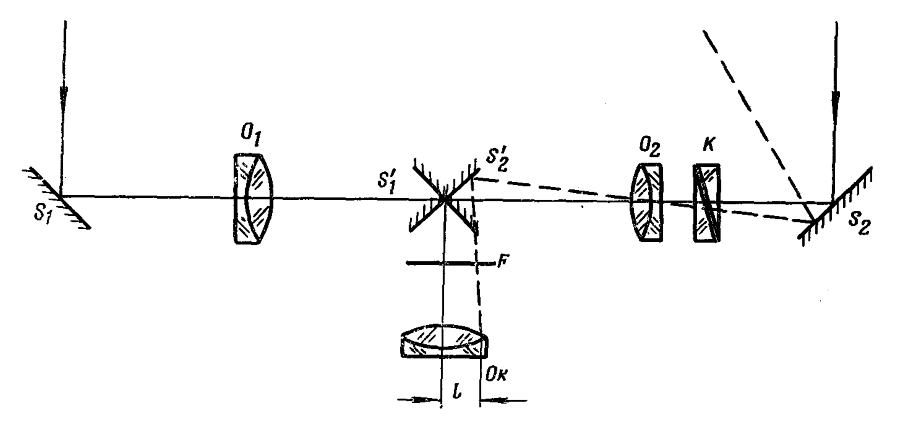

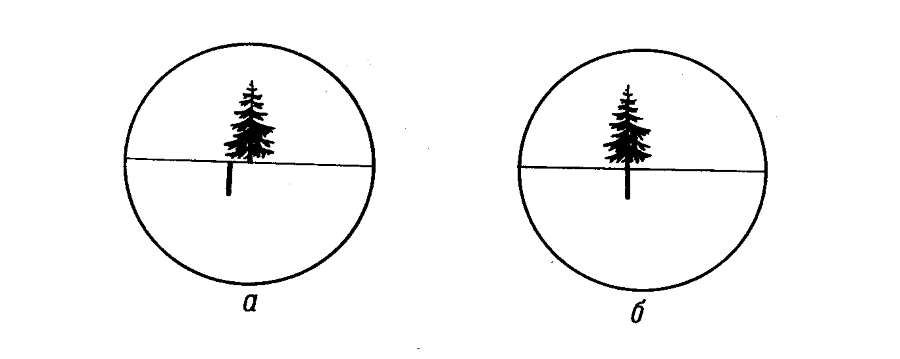

Дальномер (как и длинноствольные орудия крупных калибров, механизмы заряжания) пришёл на танки с кораблей. Уже в Первую мировую войну, когда танки только учились ползать по полям сражений, дредноуты вели стрельбу на дальности больше 20 км. Замер расстояния обеспечивался оптическими дальномерами. Общая схема такого прибора представляет два разнесённых на некоторое расстояние друг от друга (база) набора линз с зеркалами, которые меняют угол обзора в зависимости друг от друга. При этом изображение в окуляре получается разделённым по горизонтали на две части. Чтобы узнать расстояние, нужно было, изменяя положение линз и зеркал, совместить обе части в единую картинку. В этом случае шкала показывала дистанцию в метрах либо иных принятых единицах измерения.

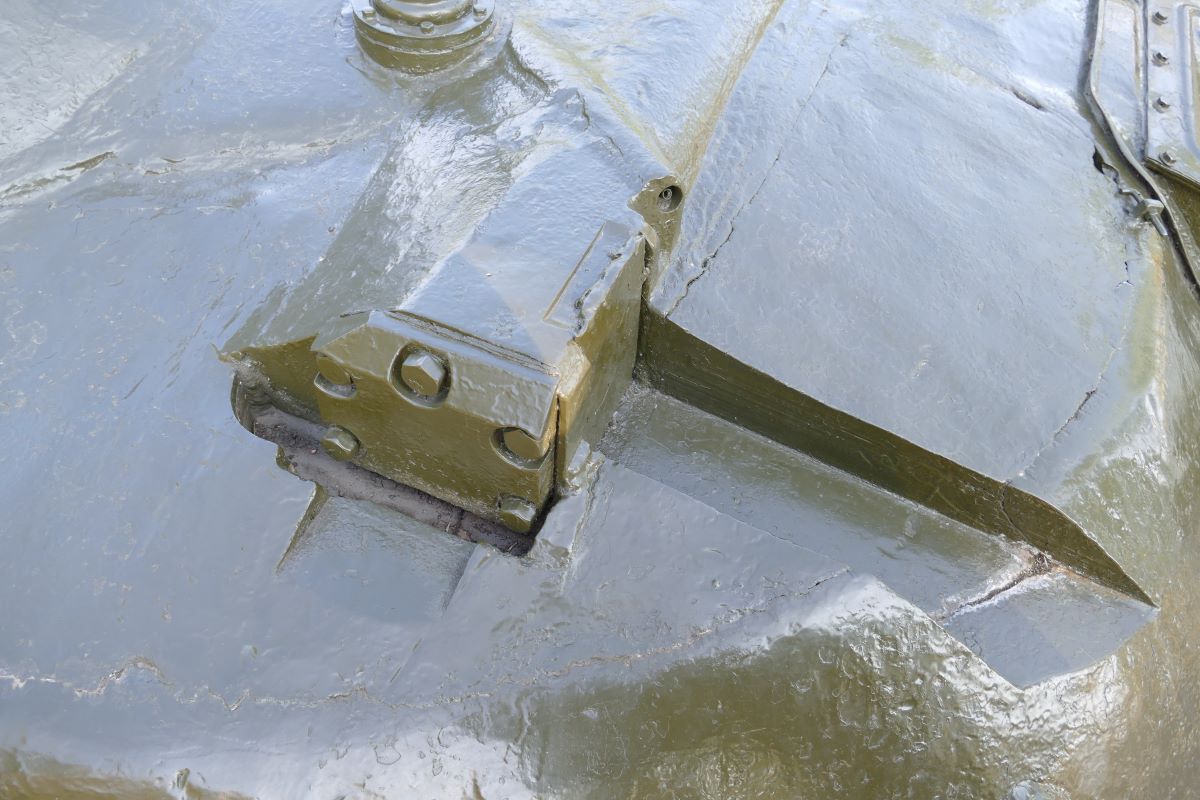

Чем больше дальность измерения и требуемая точность, тем длиннее должна быть база. Так, на линкорах она могла составлять несколько метров. И это было главное обстоятельство, затруднявшее размещение оптического дальномера в танке. Задачу упрощало лишь одно: максимальная дальность замера из танка не превышала 4000–5000 метров. Хотя бы просто по условиям видимости. Это позволяло уменьшить базу дальномера до приемлемых размеров. Так, в октябре 1944 года компанией Krupp были начаты работы по установке оптического дальномера с длиной базы 1,6 м в танк Tiger Ausf. B. Выпуск первых башен с этим прибором должен был начаться в июле 1945 года. В 1947 году в США оптический дальномер был установлен в опытный танк T29E3, вооружённый 105-мм орудием. А с июня 1951 года у них в массовую серию пошёл танк M47 Patton II, вооружённый 90-мм пушкой M36. Характерной чертой его башни были так называемые «лягушачьи глазки» — бронировки объективов оптического дальномера М12, расположенные в передней части башни с её обоих бортов.

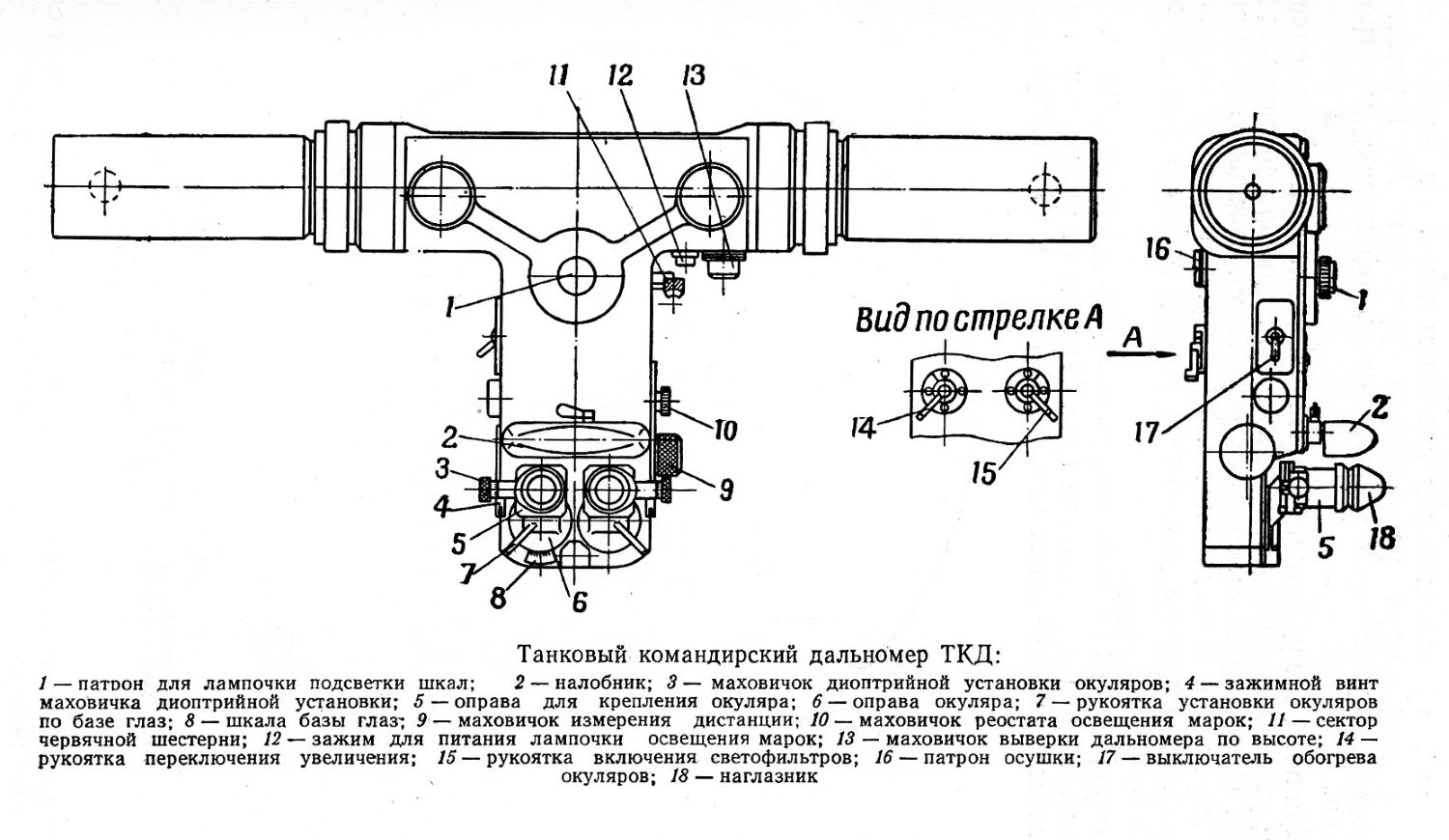

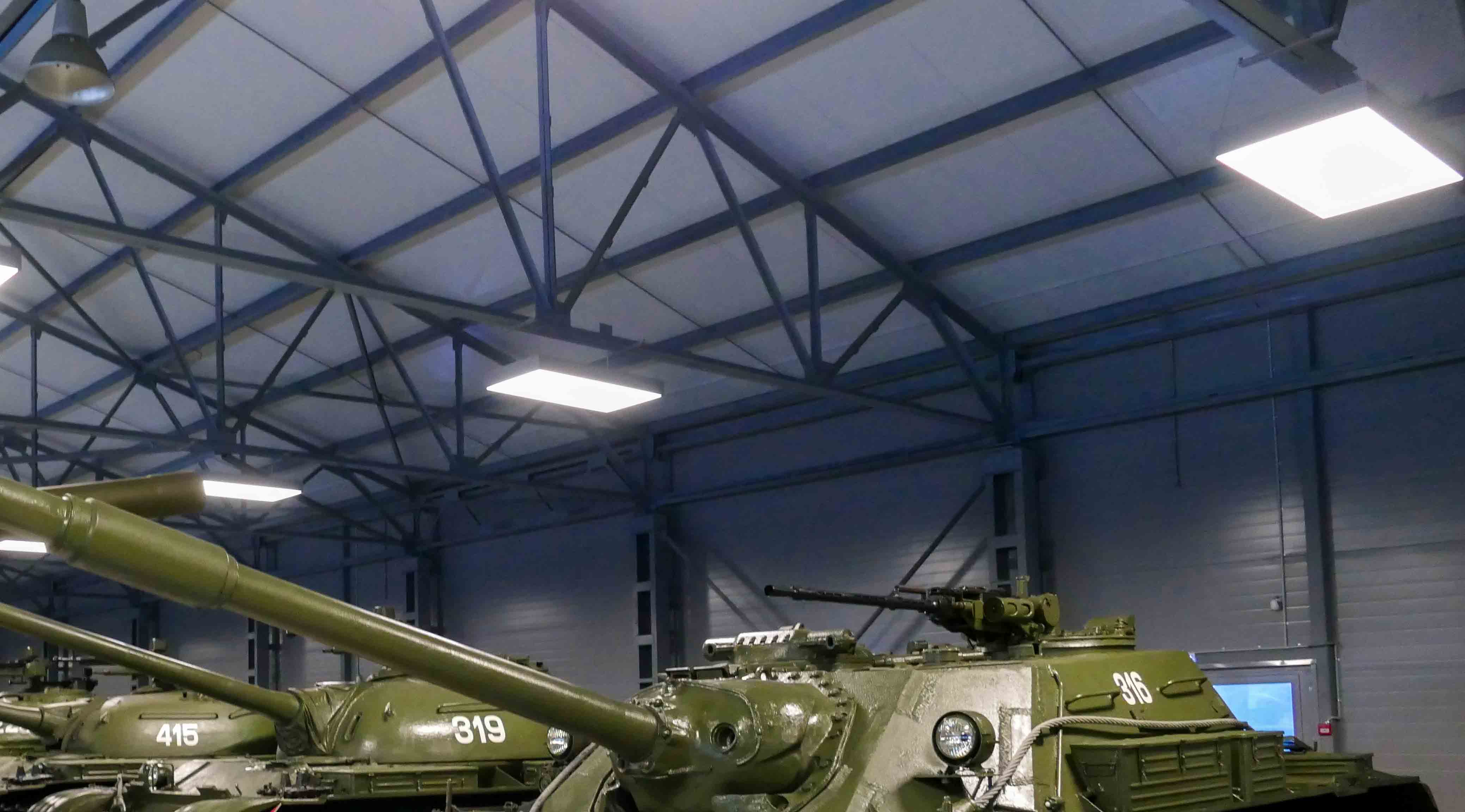

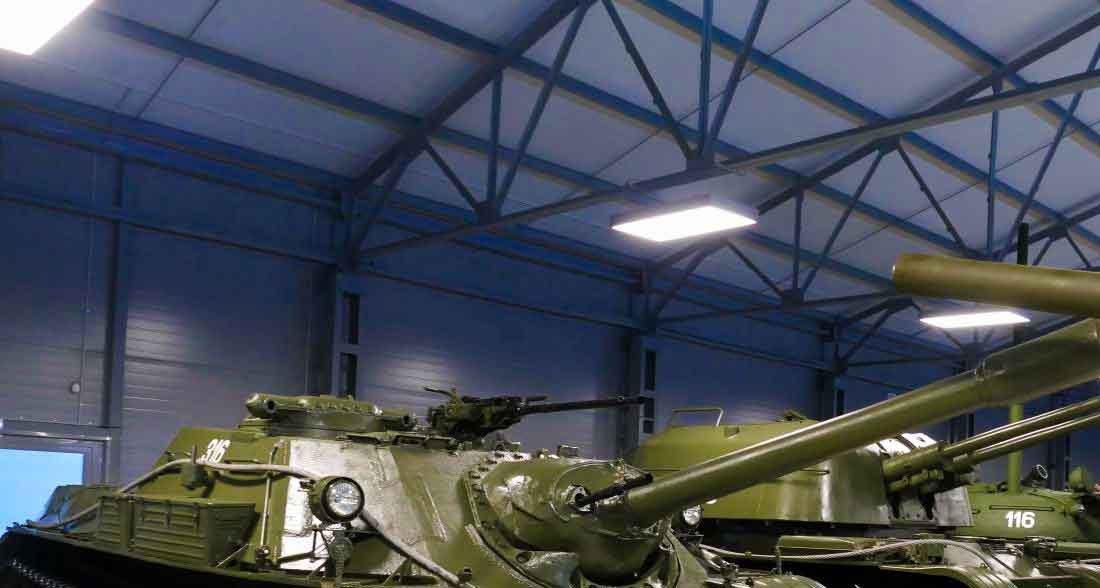

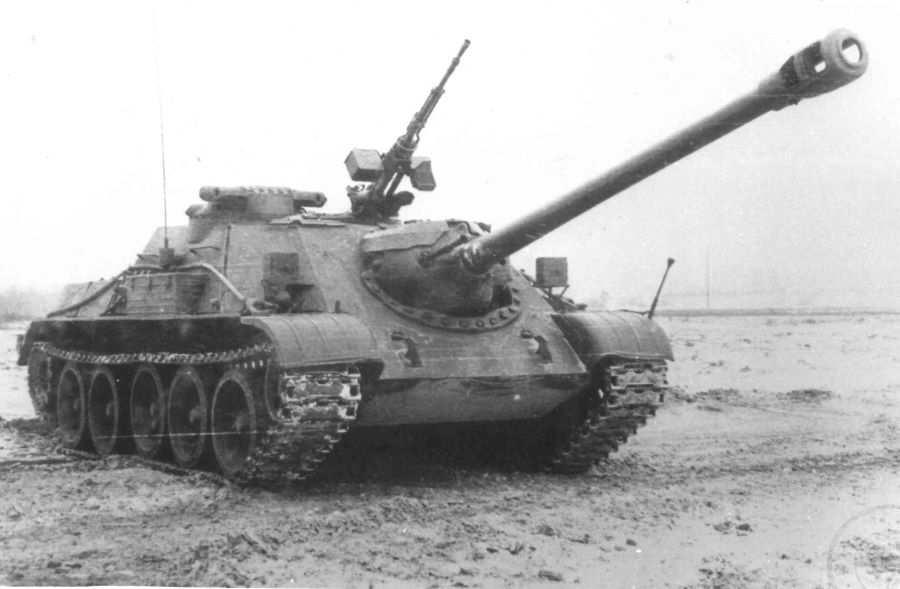

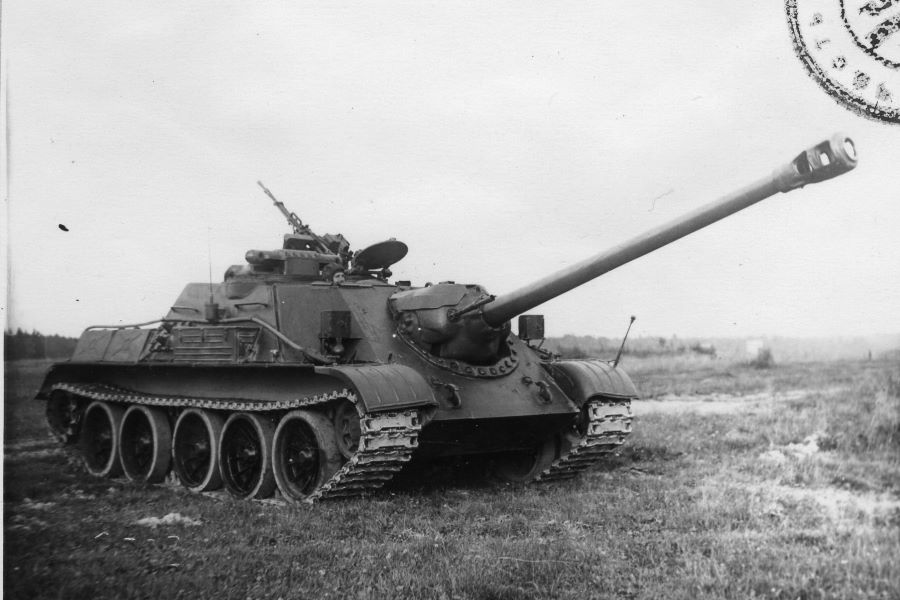

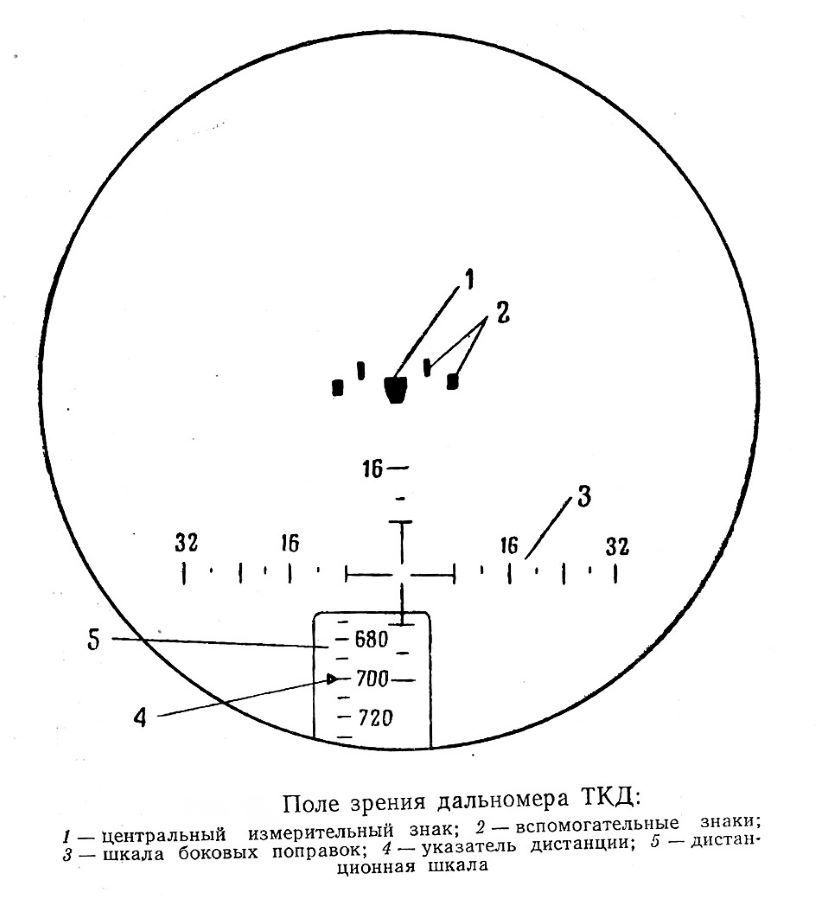

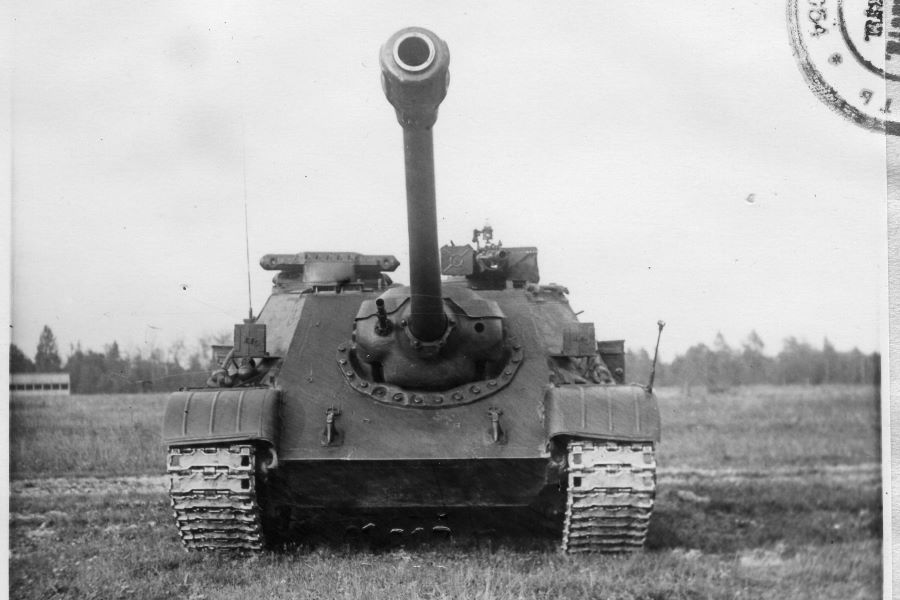

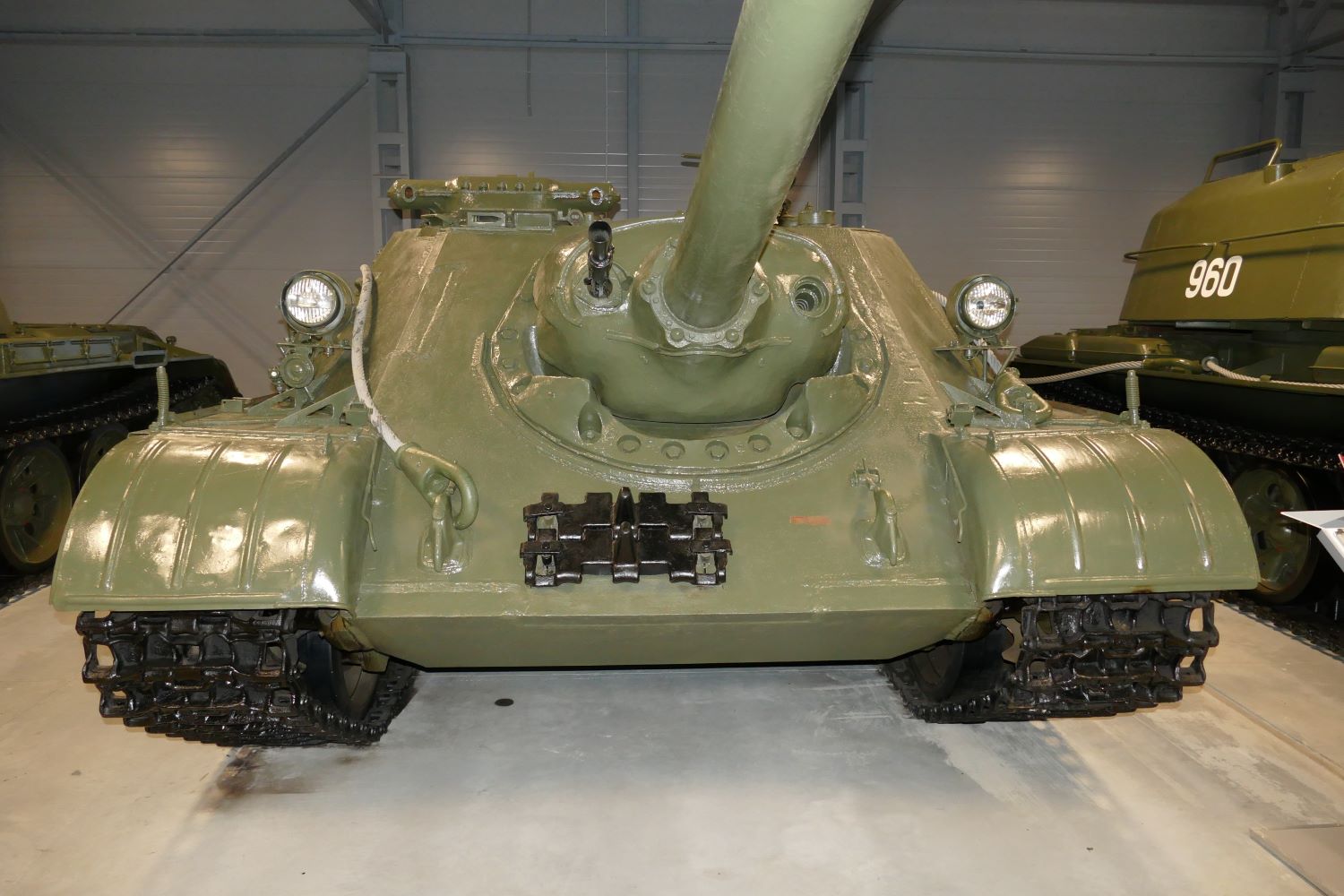

В СССР первый оптический дальномер марки ТКД-09 был установлен на рабочем месте командира самоходной артустановки СУ-122-54 (Объект 600) в 1949 году. Этот прибор имел базу всего 900 мм и мог использоваться только для стрельбы с места. Время замера тоже оказалось слишком большим для танка — порядка 20–40 секунд. Но самое главное: для работы с этим дальномером требовались люди, обладающие стереоскопическим зрением. Тем не менее, это был вполне рабочий серийный прибор.

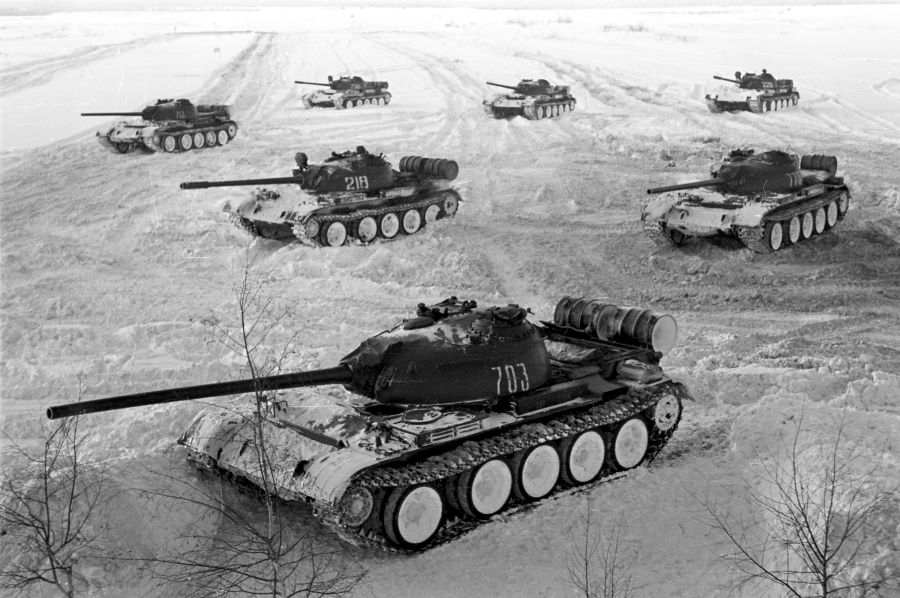

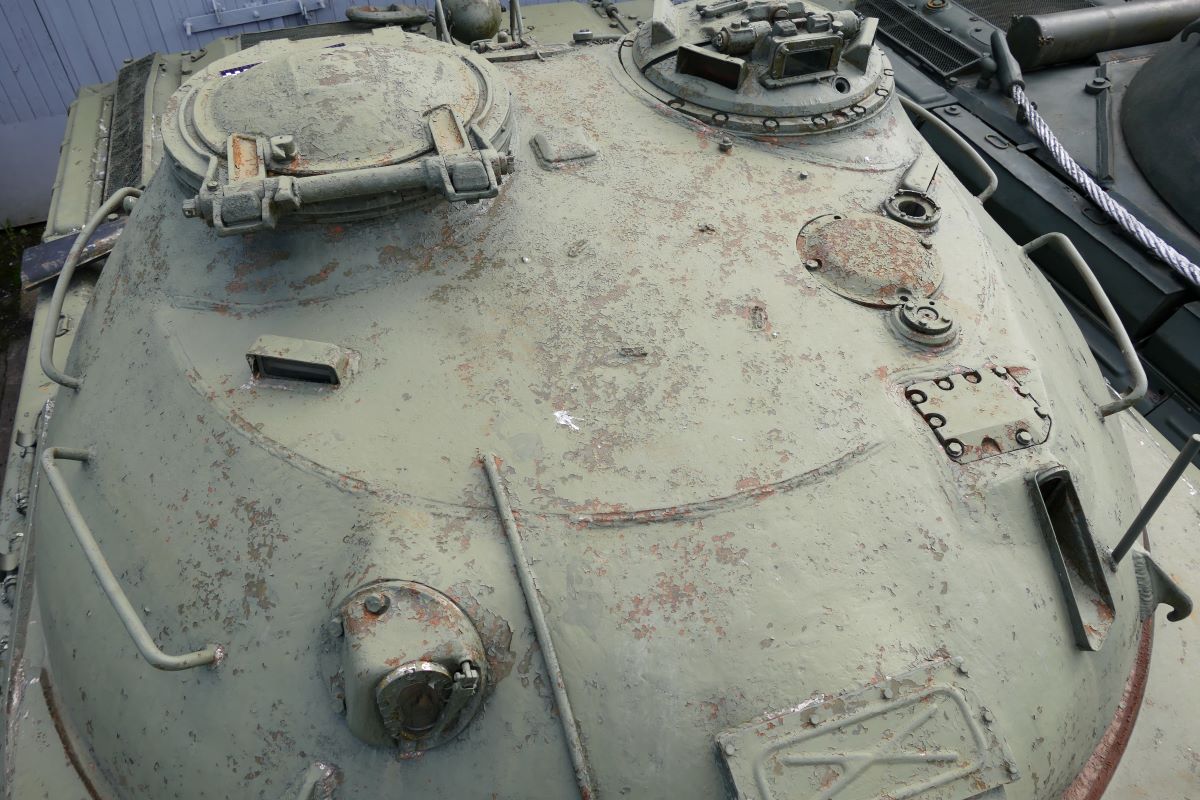

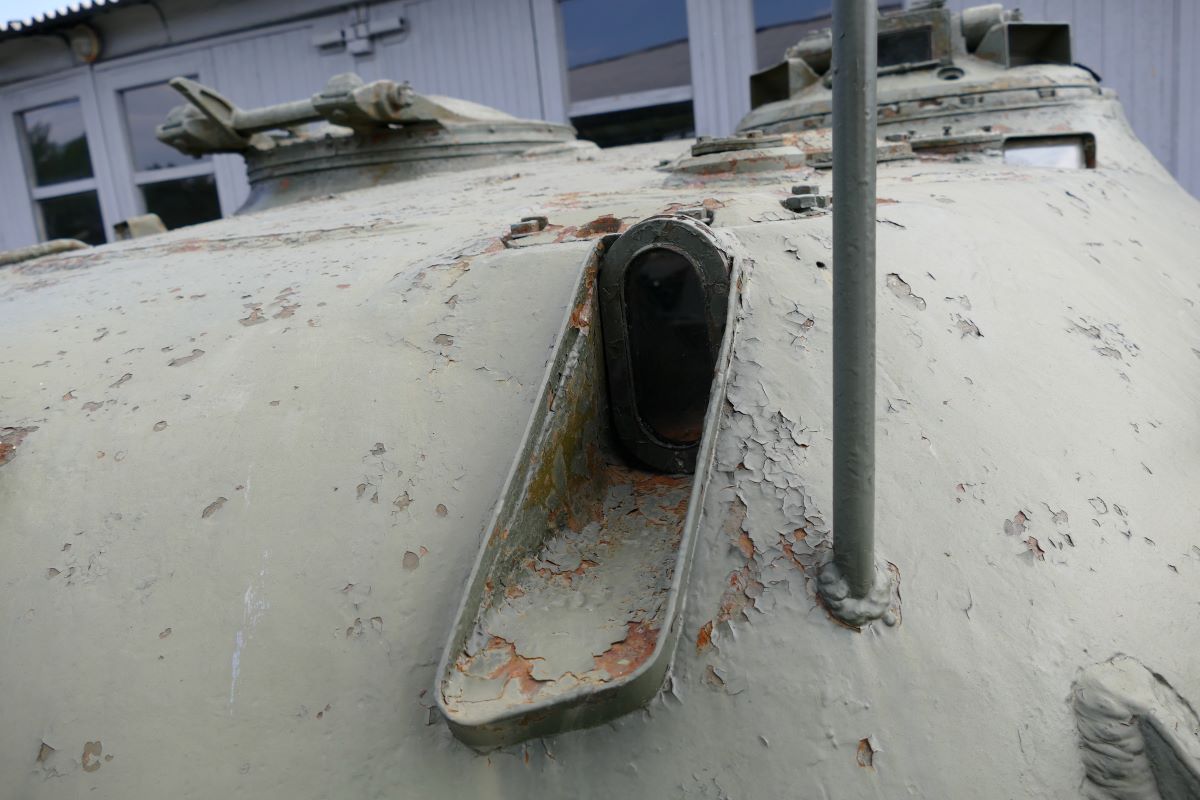

В 1952–1954 годах в ходе опытно-конструкторских работ (ОКР) по созданию командирских танков на базе среднего Т-54 была опробована установка в них новых монокулярных вертикально-базных дальномеров. Их отличие было в том, что базовая труба была расположена не горизонтально, а вертикально. В 1955–1956 годах монокулярный вертикально-базный дальномер ДА-300 установили и в опытном образце линейного танка Т-54. Он успешно прошёл полигонные испытания, но до серии не дотянул — танки Т-54, Т-55 и Т-62 так и остались без дальномеров. Было решено оборудовать ими танки нового поколения.

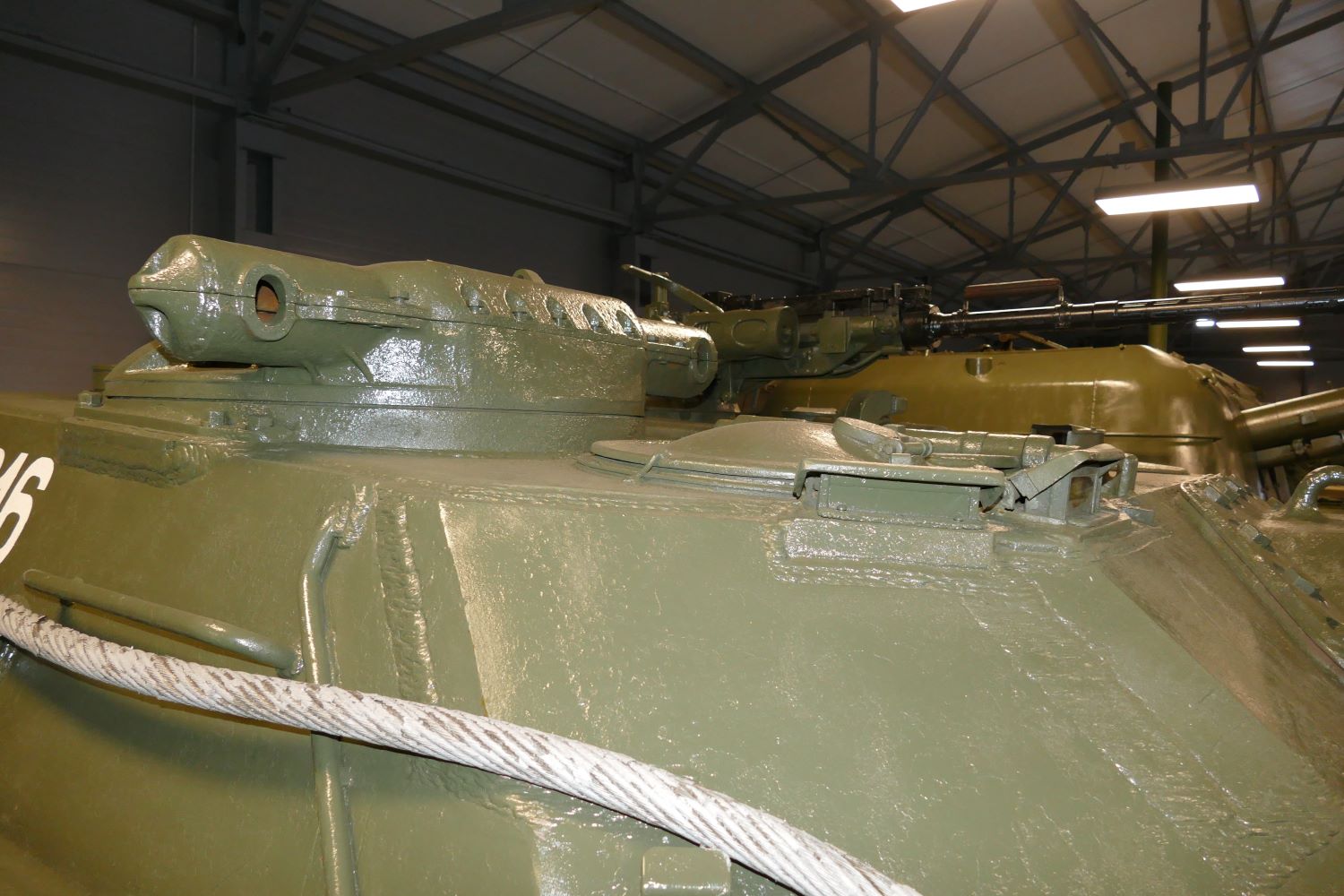

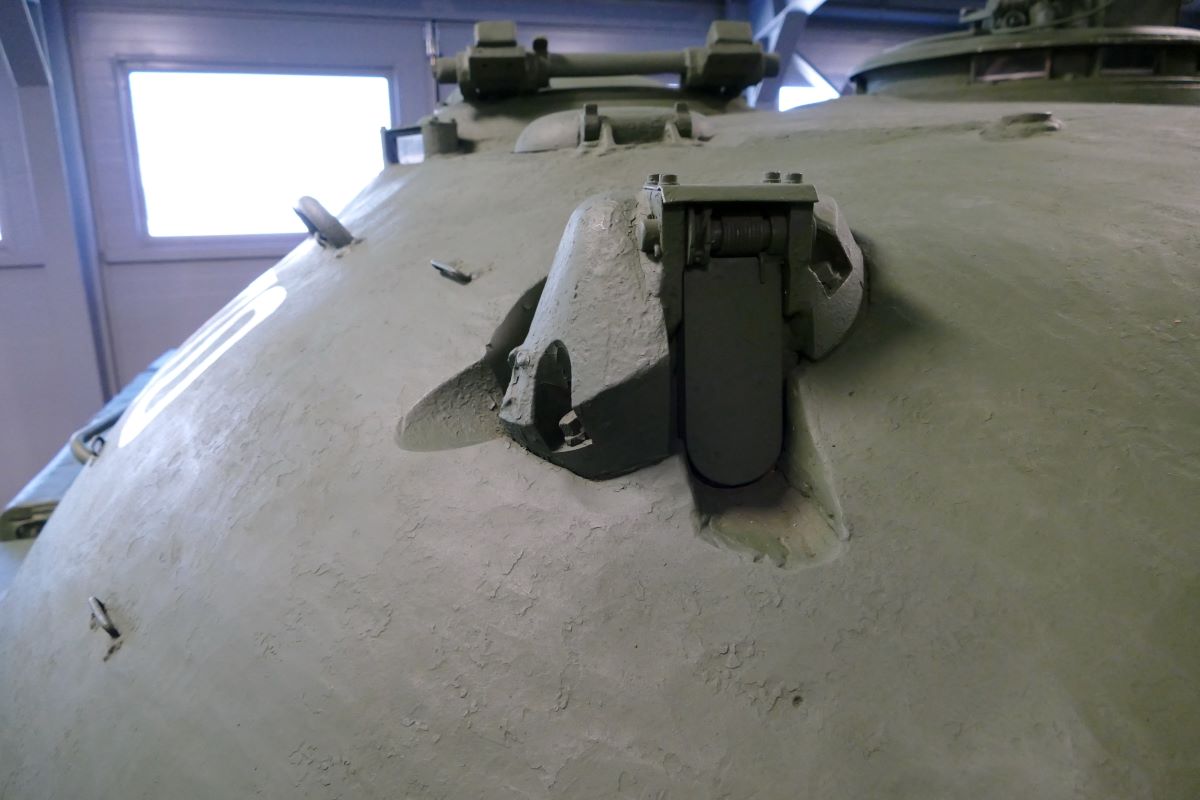

В конце 1957 года прицел-дальномер ТПДС, установленный в опытном среднем танке Объект 430, прошёл испытания на НИИБТ полигоне в Кубинке. ТПДС состоял из бинокулярного перископического прицела с дальномерной ветвью, обслуживаемой правым окуляром, и дальномерной трубы с базой 1100 мм.

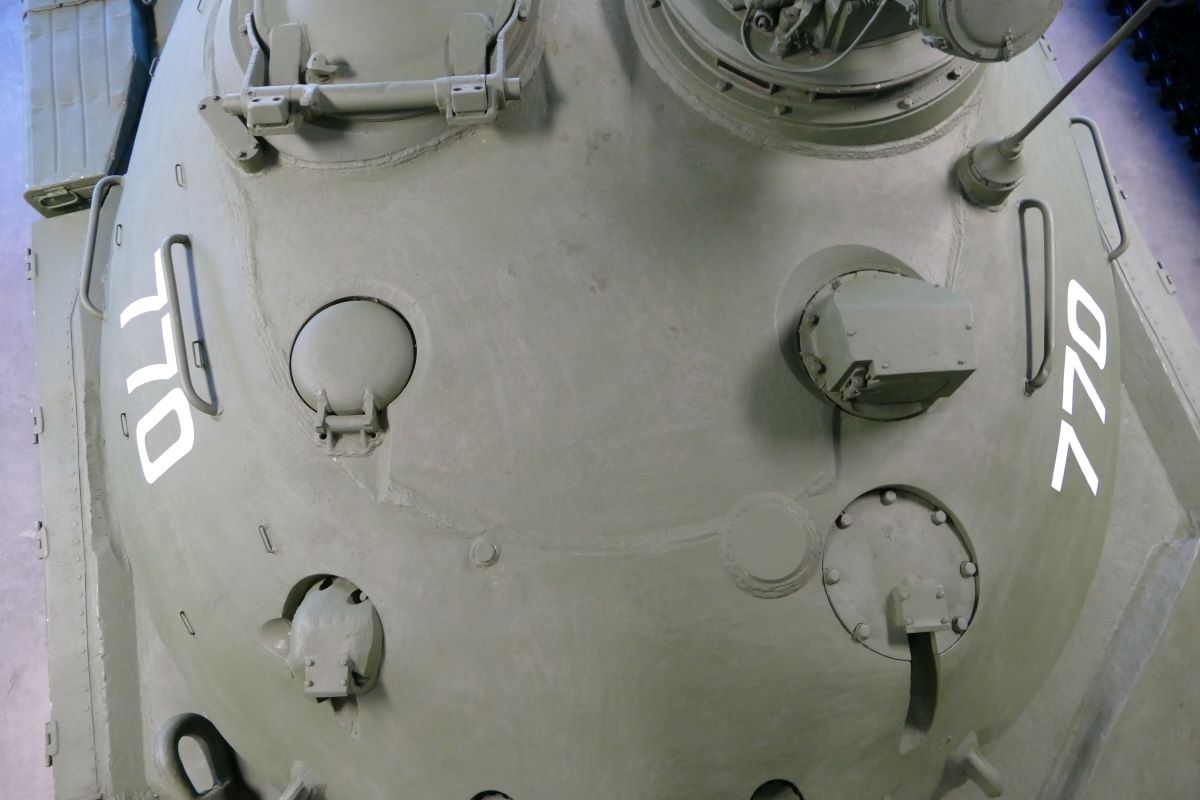

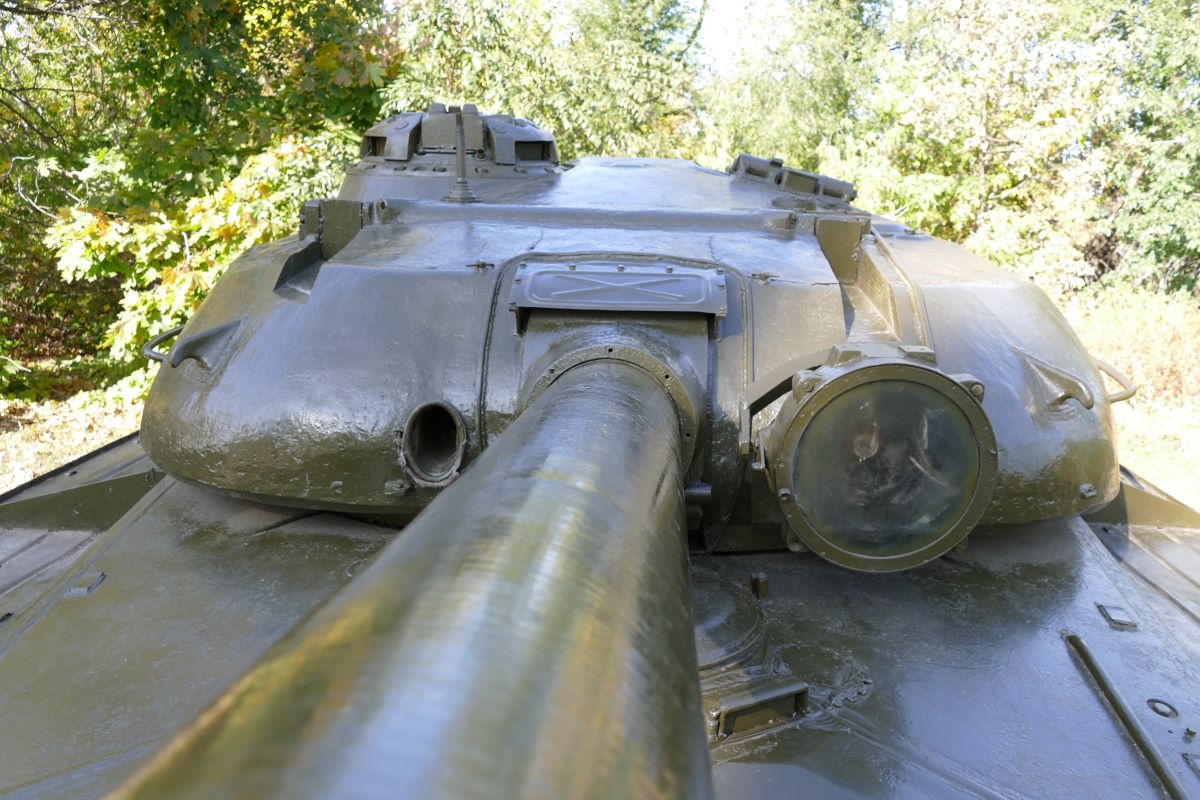

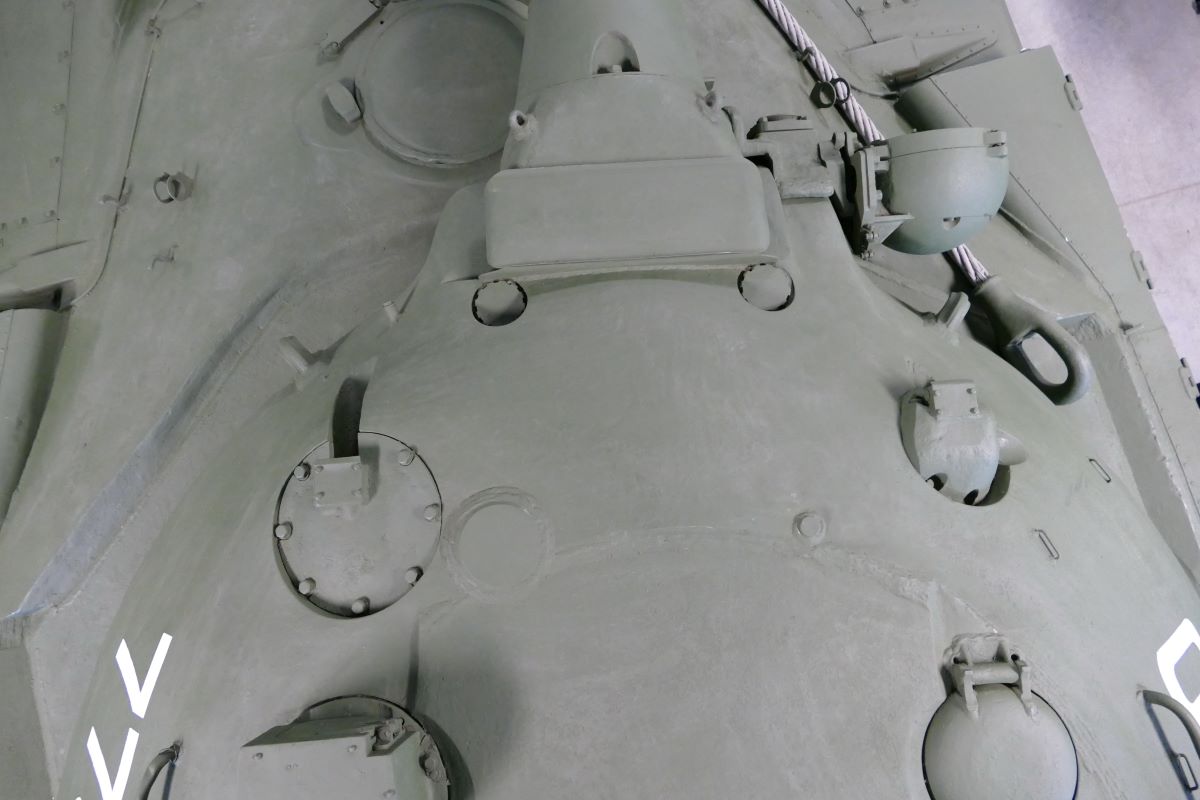

В 1958 году на его основе был разработан более совершенный прицел-дальномер ТПД2С со стабилизацией поля зрения в двух плоскостях и оптической базой 1000 мм. Он обеспечивал измерение дальности от 1000 до 4000 м. При этом ошибка измерения составляла от 3 до 5%. Несмотря на то, что данный прицел-дальномер был разработан для нового среднего танка, его было принято установить на проектируемых в тот период тяжёлых машинах Объект 277 и Объект 770, которые в 1959–1960 годах прошли полигонные испытания, но так и остались опытными в силу свёртывания программ разработки тяжёлых танков.

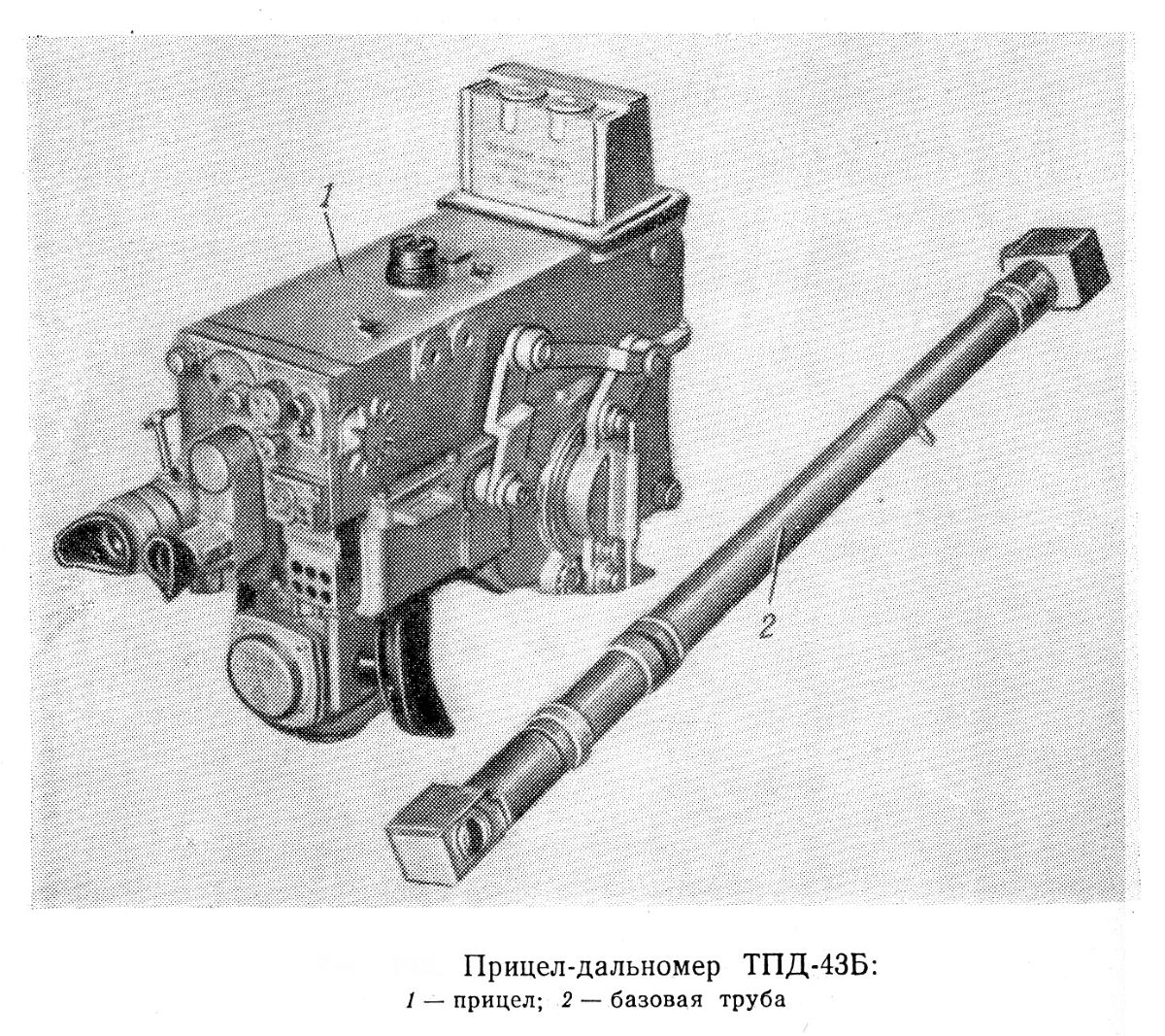

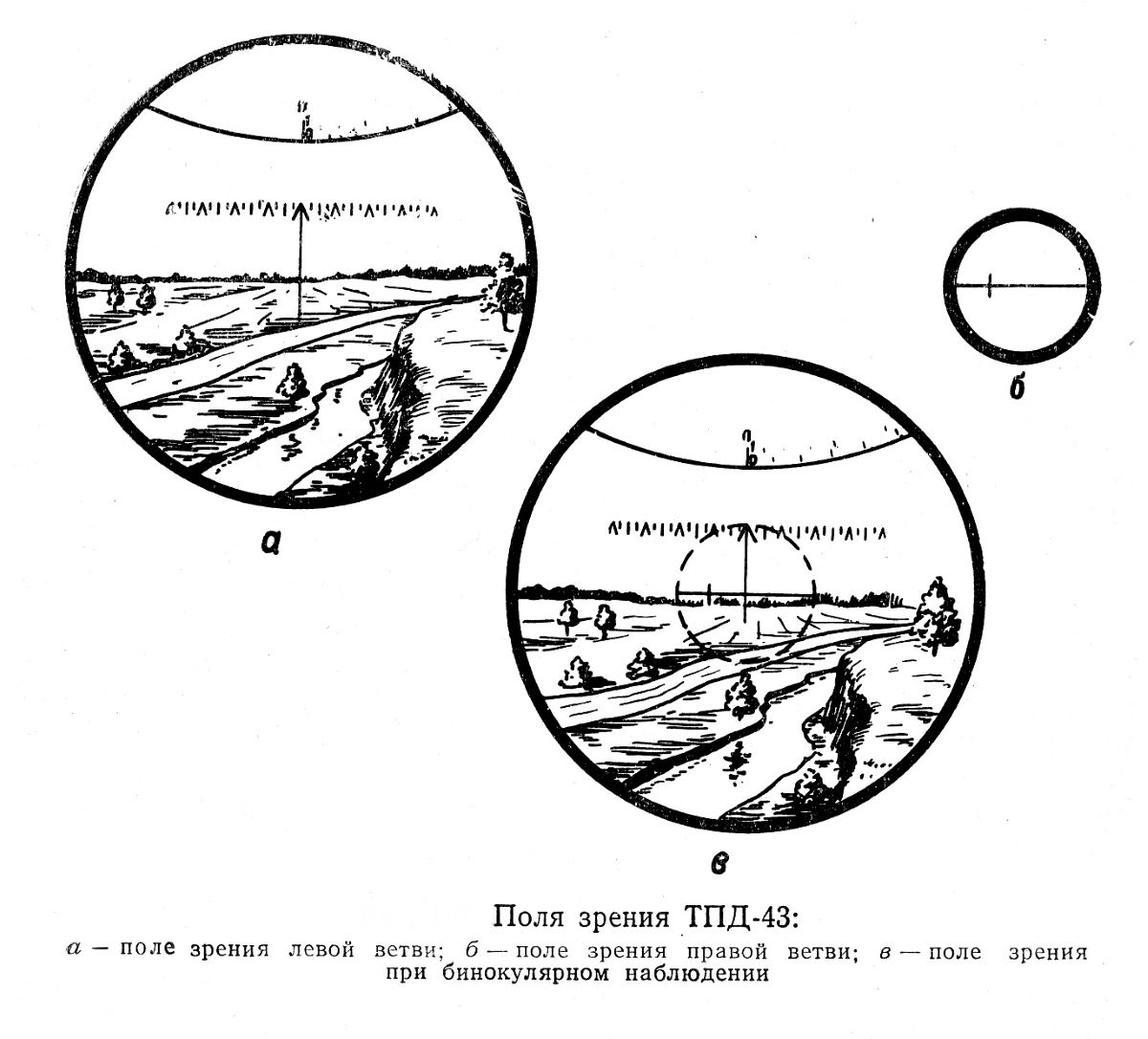

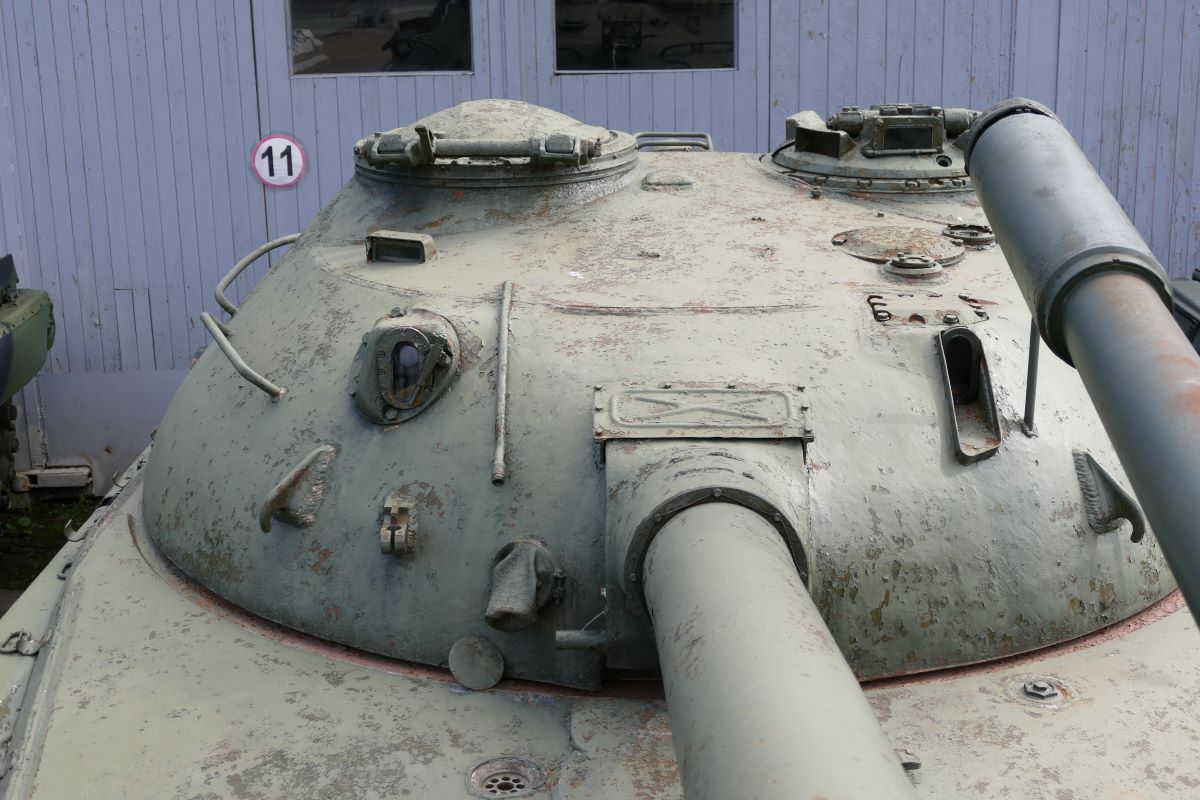

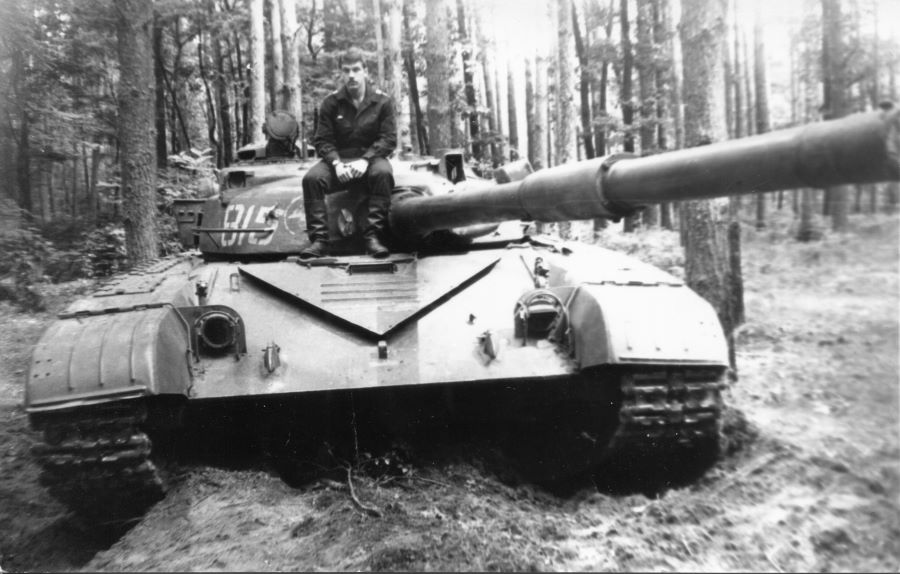

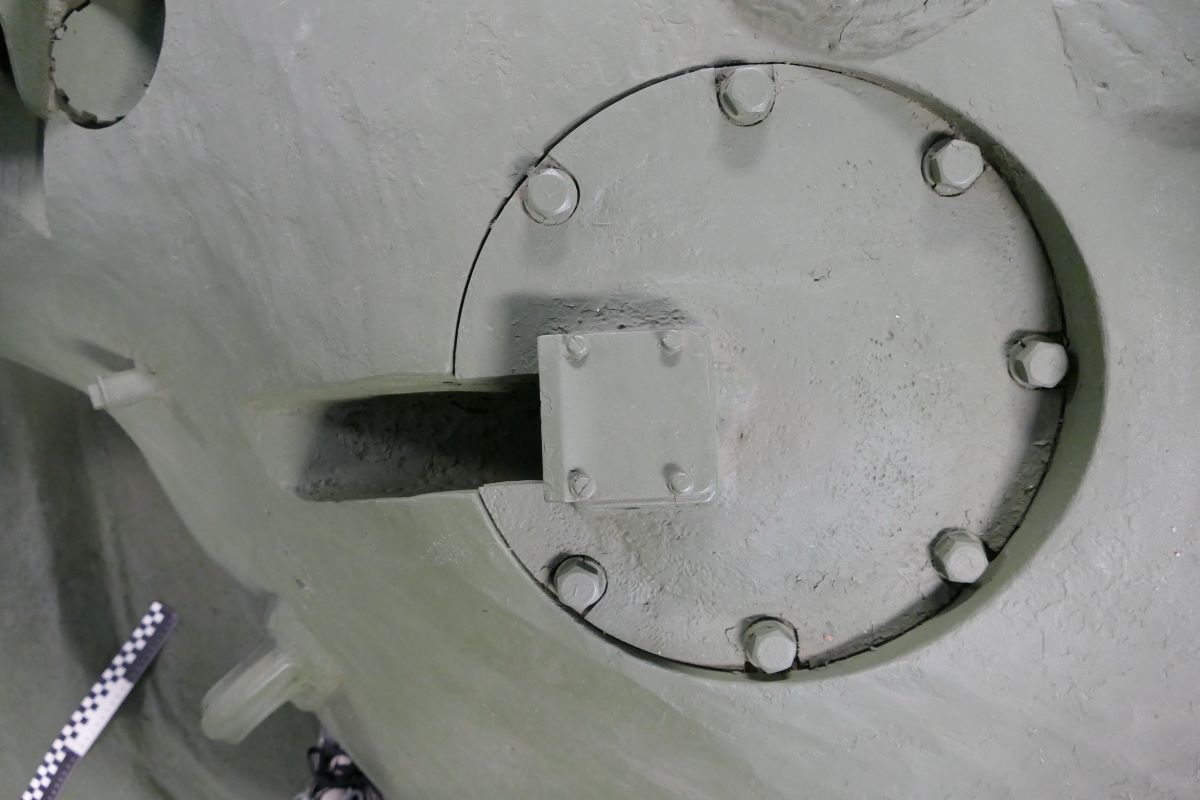

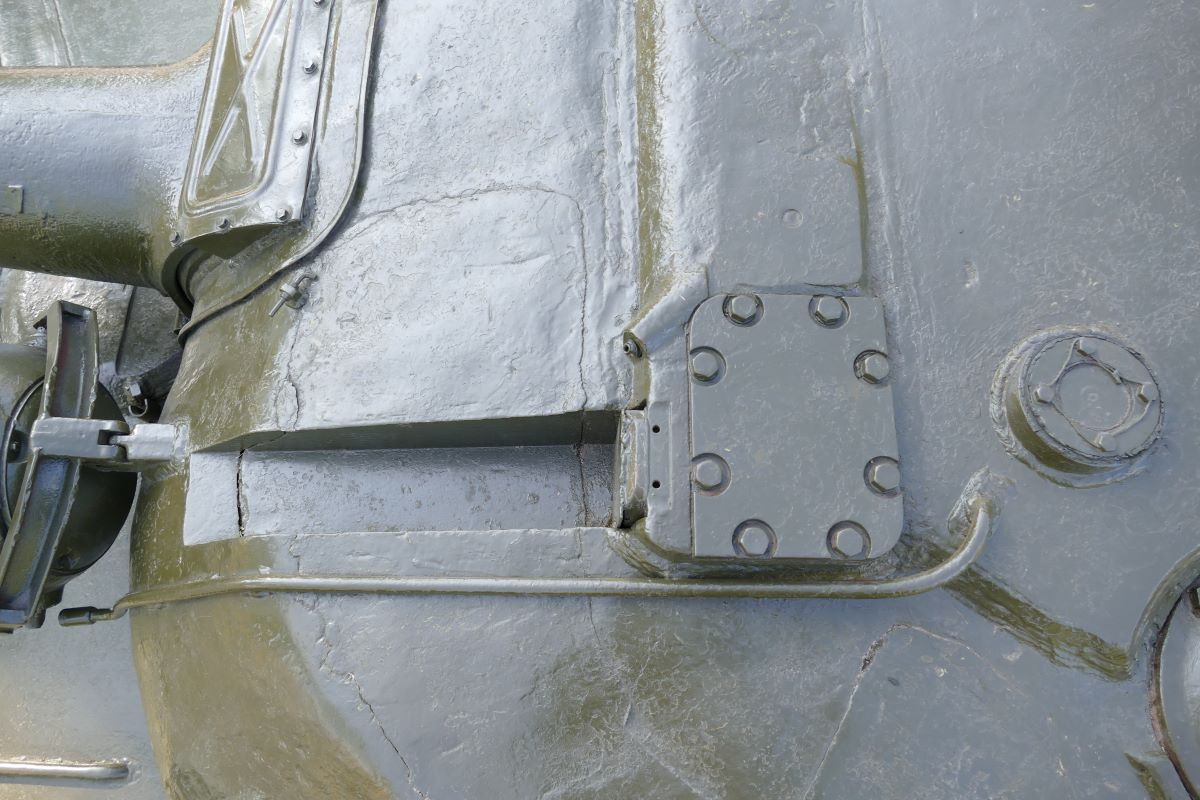

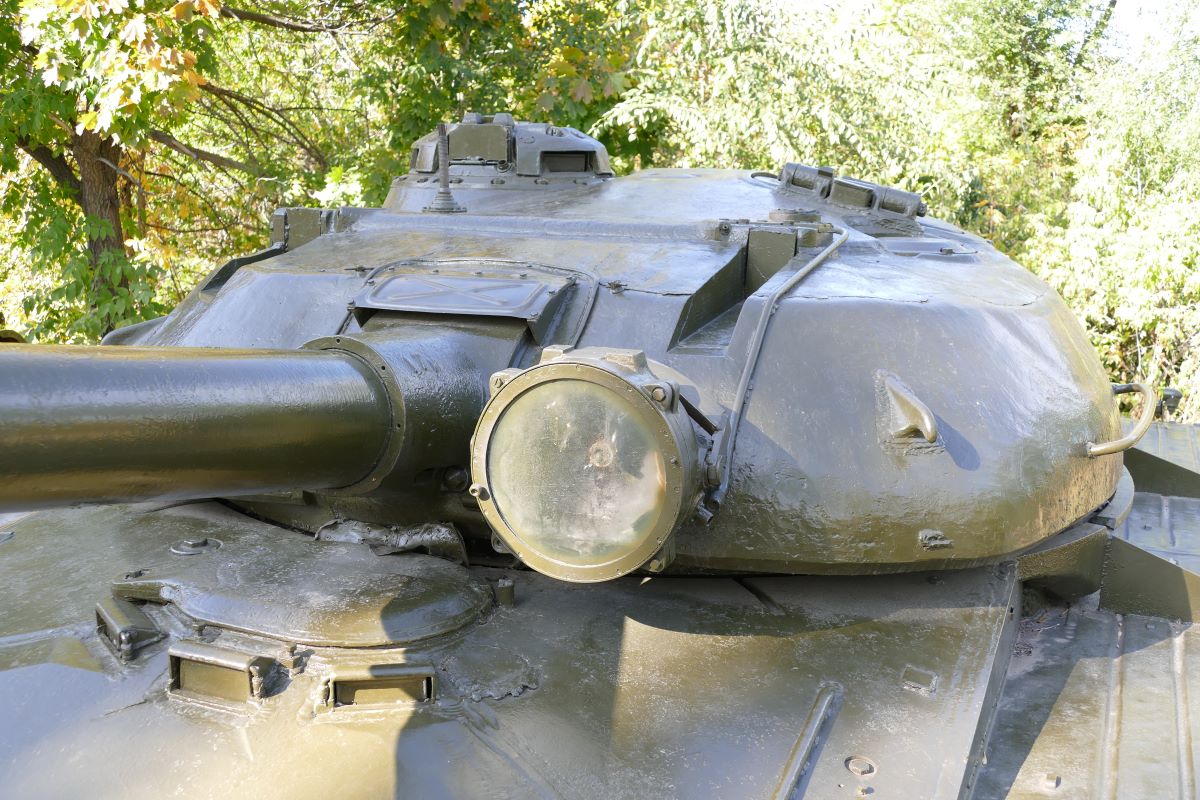

На смену им шли основные боевые танки, прототипом для которых послужил Объект 432 — Т-64, оснащённый монокулярным, стереоскопическим с независимой стабилизацией поля зрения в вертикальной плоскости и оптической базой 1200 мм танковым прицелом-дальномером ТПД-43 (ТПД-43Б). Его серийный выпуск был налажен в 1963 году.

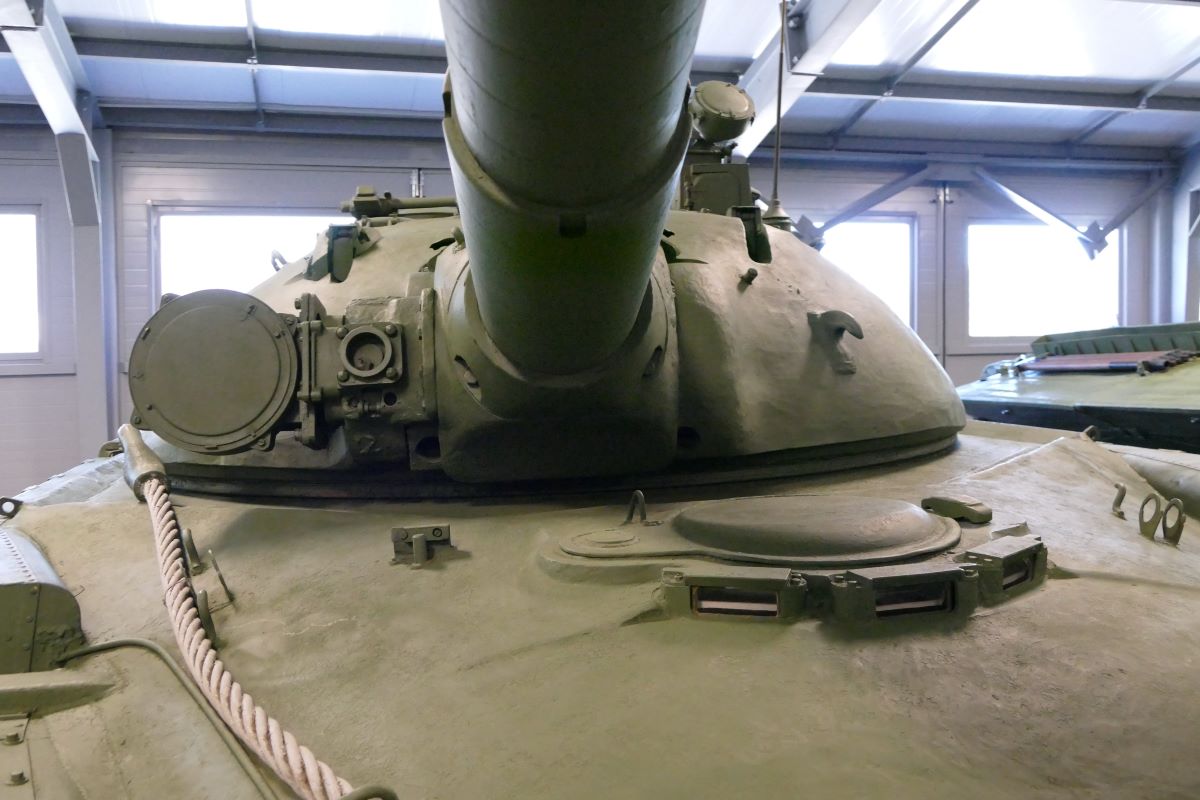

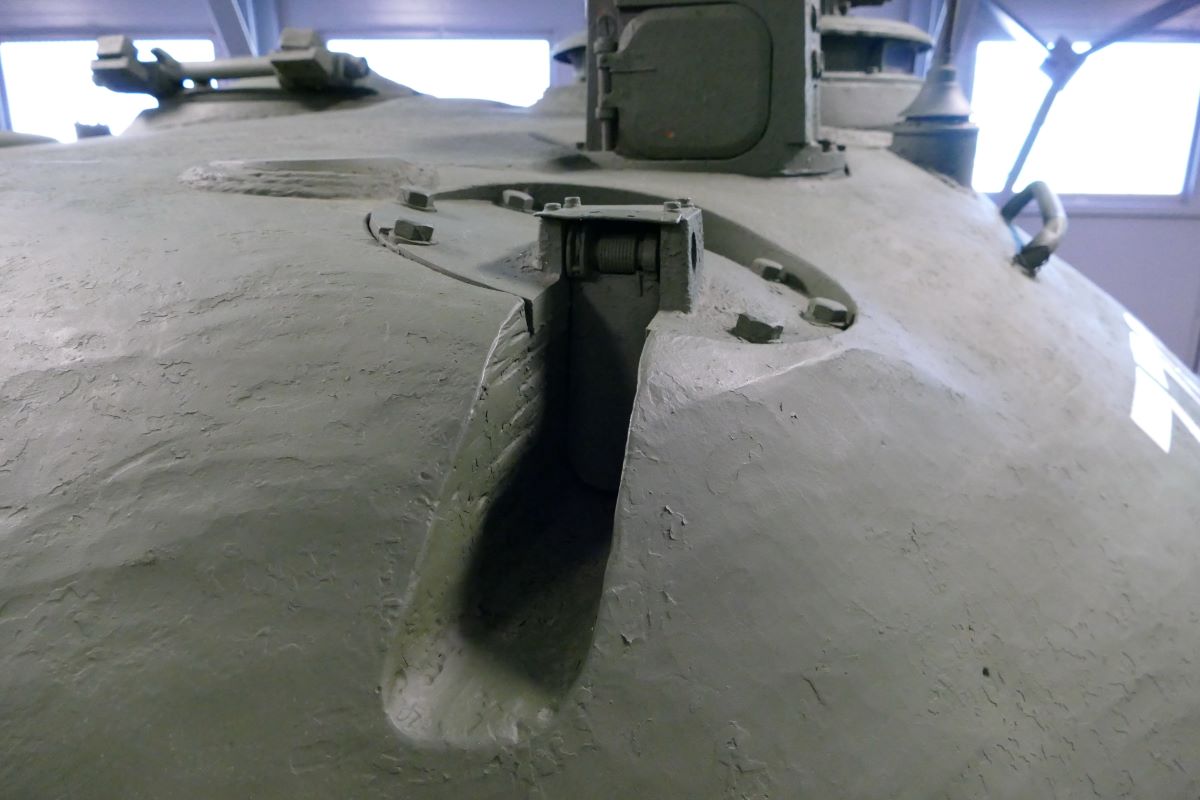

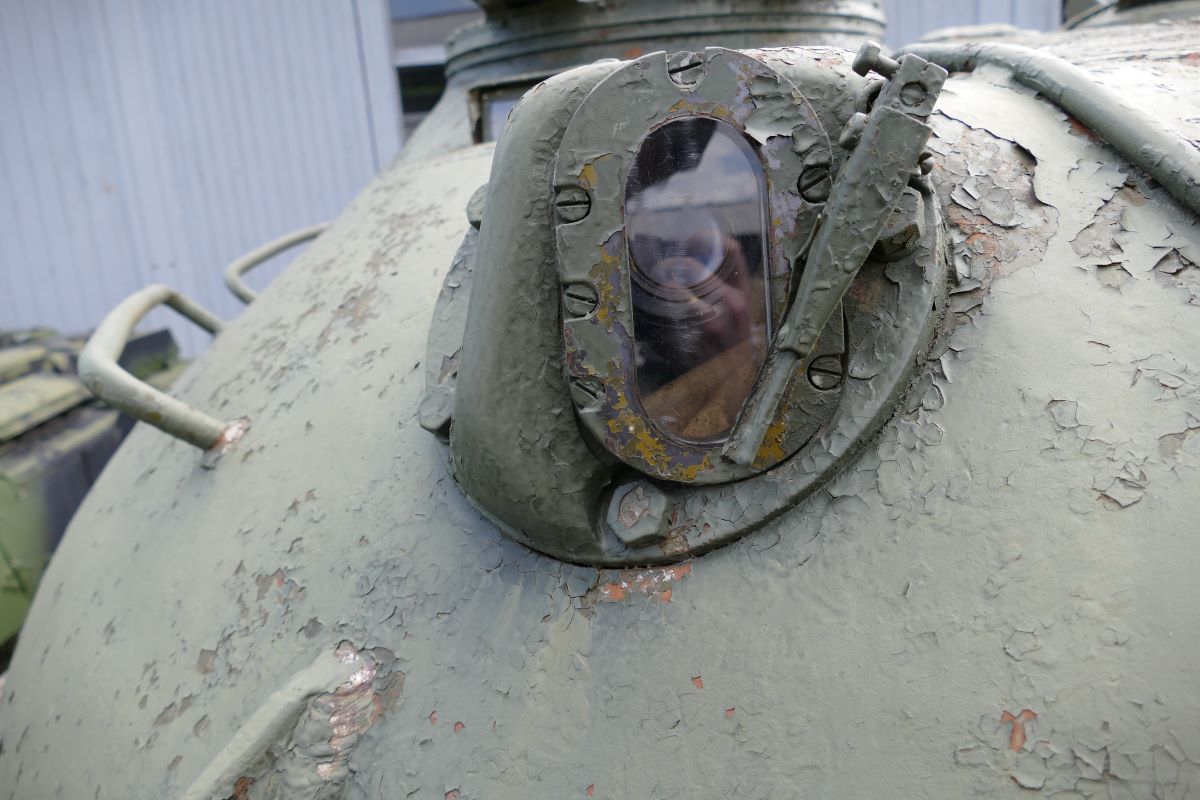

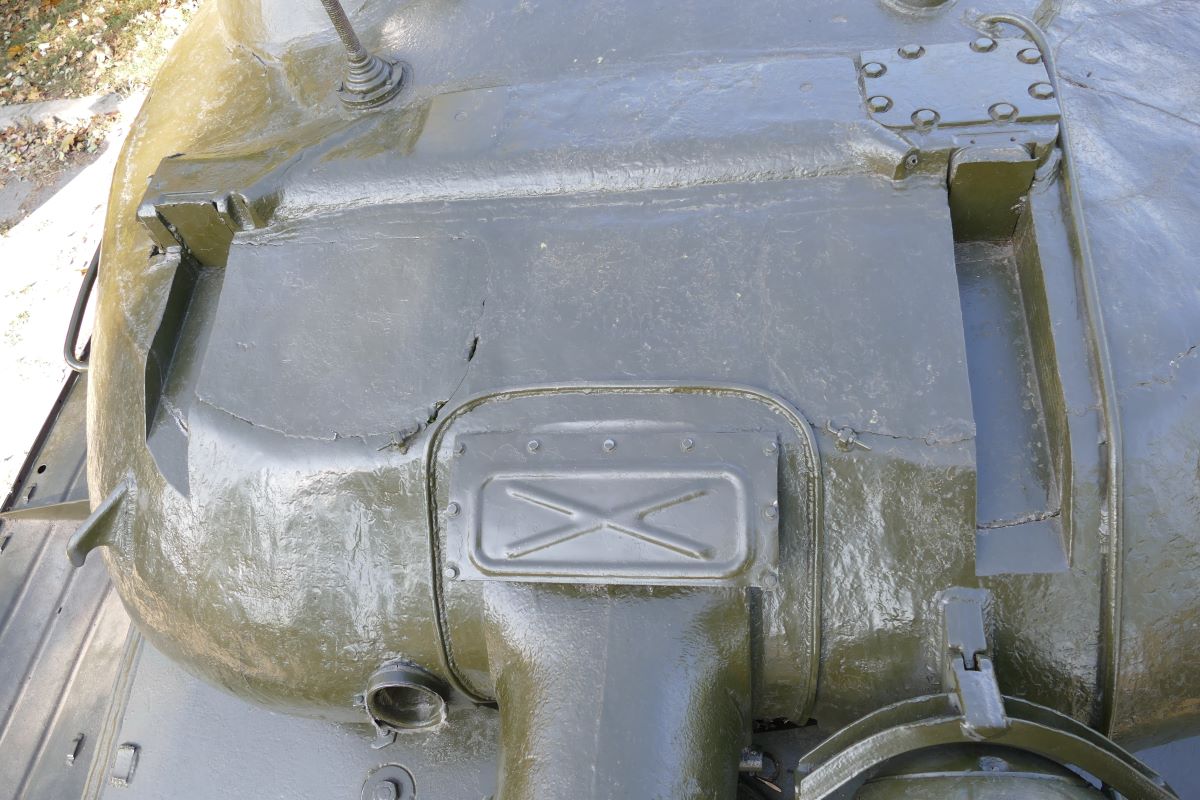

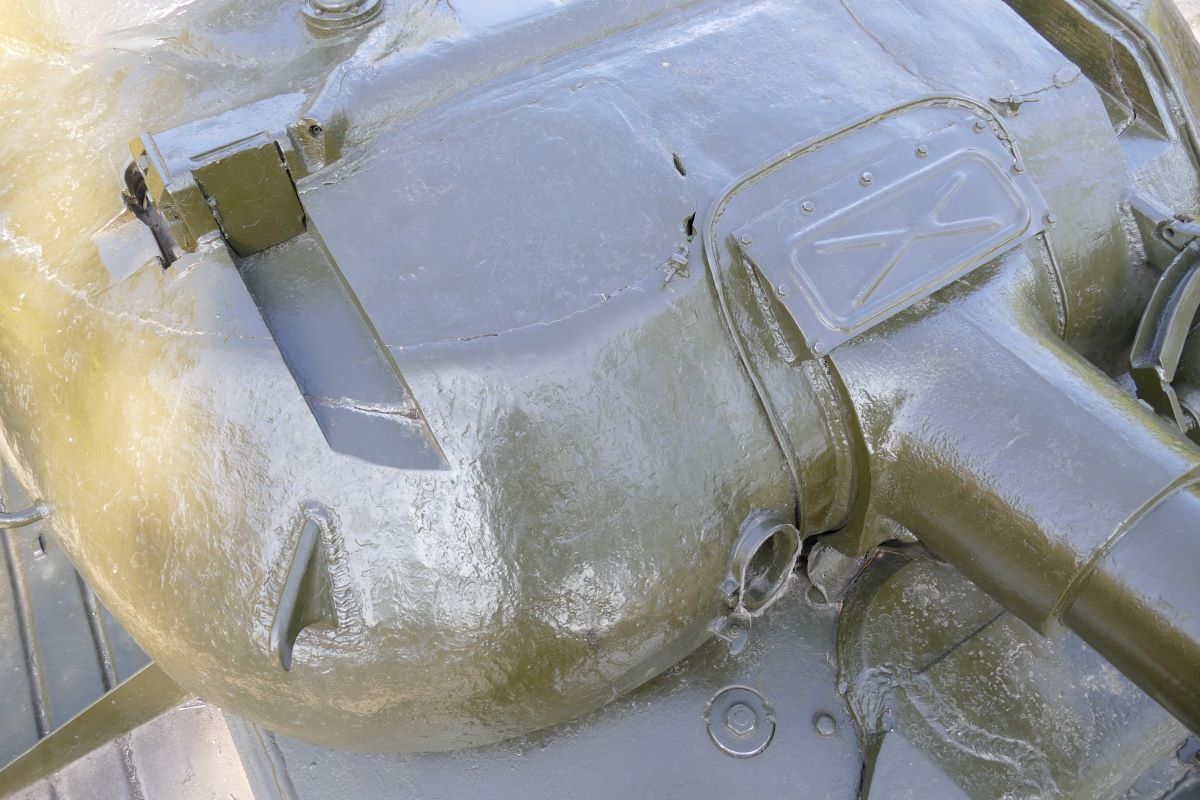

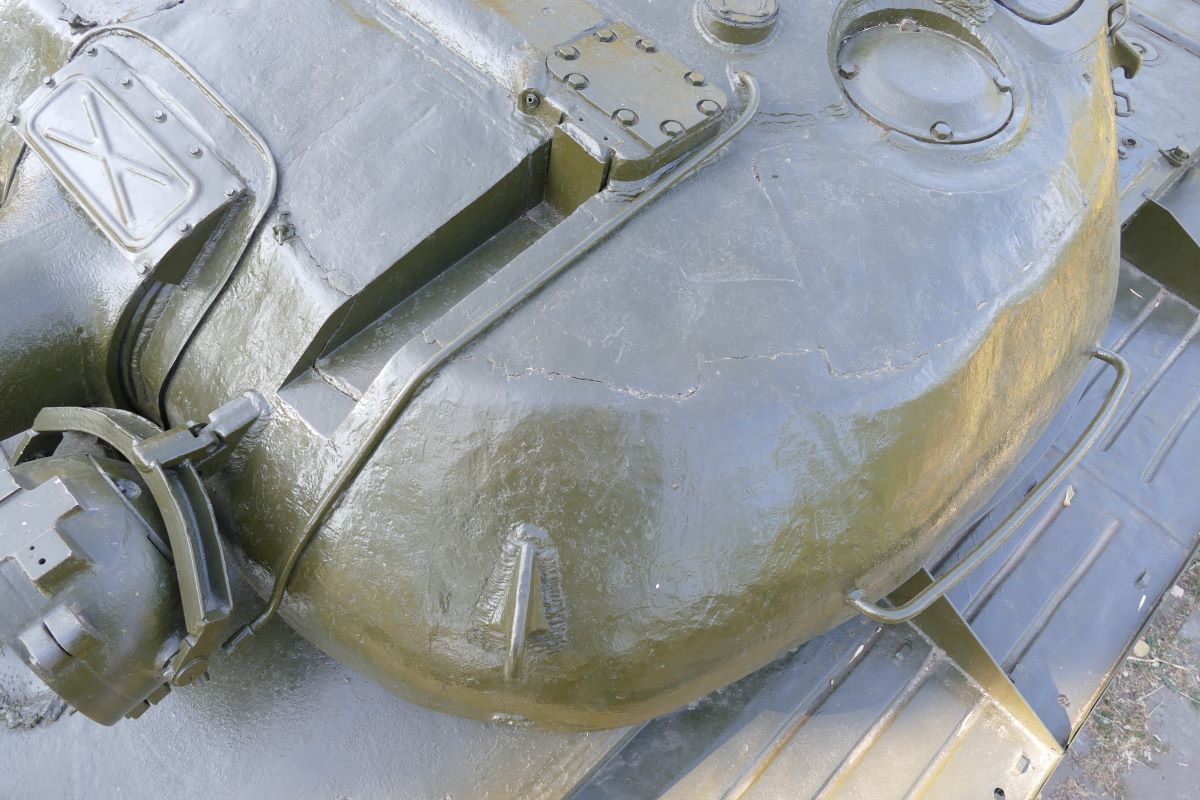

В 1966–67 годах был разработан оптический прицел-дальномер ТПД-2-1, позволявший измерять дальность монокулярным и стереоскопическим методами. Стереоскопический метод измерения сводится к тому, что одна из половин изображения подводится к другой по глубине (пространству). Создание такого комбинированного прицела стало компромиссом между предпочтениями и взглядами «артиллеристов» (ГРАУ) и «танкистов» (ГАБТУ). Прицел имел оптическую базу 1400 мм, панкратическое (плавное) изменение кратности увеличения до 8x. Все механизмы, обеспечивающие измерение дальности, выработку угла прицеливания по измеренной дальности, стабилизацию поля зрения, наведение прицельной марки на цель, введение поправок в измеренную дальность за счёт собственного хода, размещены в корпусе прицела дальномера. Базовая труба конструктивно выполнена отдельно от прицела и связана с ним кинематически параллелограммом. С 1969 по 1971 год он устанавливался в танках Т-64А. На более поздних машинах устанавливался прицел-дальномер ТПД-2-49, отличавшийся увеличенной до 1500 мм базой. Он обеспечивал эффективное ведение огня при стрельбе сходу на дальности до 4 км.

В заключение необходимо отметить, что в СССР с 1951 года параллельно работам по оптическим дальномерам велись исследования и ОКР в области создания танковых радиолокационных дальномеров. Были получены хорошие результаты, однако однозначного вывода о том, какой дальномер лучше для танка (оптический или ТРЛД), сделано не было. С развитием науки и техники все сомнения разрешило применение в дальномерах лазера. Однако это уже совсем другая история.

Автор текста — Андрей Маральский.
